Zonas administrativas
Los diseños que a continuación se detallan hacen parte de la nueva señalización que se tendrá que implementar paulatinamente.
La nueva línea gráfica se compone de dos elementos: la referencia y el logo.
- Las señales universales no requieren del acompañamiento del logo. Los colores de las señales deben ser los usados por estándar.
- La opción de traducción es opcional.
- Preferiblemente debe mantener la proporción entre los dos elementos, como se muestra a continuación:
Señales de ubicación y dirección
Direccionador vertical
- Estructura en tubo de aluminio de 2” x 1, anodizado blanco mate.
- Plafón en acrílico de 8 mm con impresión digital laminada en polipropireno mate.
- Lateral acrílico de 12 mm, cortado en fresadora y biselado, con pintura laca catalizada plata grano fino.
Direccionador vertical Ref. 2
- Estructura en tubo de aluminio de 2” x 1, anodizado blanco mate.
- Plafón en acrílico de 8 mm con impresión digital laminada en polipropireno mate.
- Lateral acrílico de 12 mm, cortado en fresadora y biselado, con pintura laca catalizada plata grano fino.
Cartelera bolsillo autoportante
- Estructura básica igual al direccionador vertical.
- El panel frontal se puede fabricar en acrílico o vidrio templado de 7 mm.
- Dilatadores horizontales para generar el riel que desliza la superficie con la información.
Directorio general
- Estructura en tubo de aluminio de 2” x 1” anodizado blanco mate. Regletas en acrílico de 2 mm con impresión digital laminada en polipropileno.
- Rieles en poliestireno para intercambiar y terminal volumétrico en acrílico o MDF con pintura laca catalizada.
Directorio de piso
- Estructura en tubo de aluminio de 2” x 1” anodizado blanco mate. Regletas en acrílico de 2 mm con impresión digital, laminadas en polipropileno.
- Rieles en poliestireno para intercambiar y terminal volumétrico en acrílico o MDF con pintura laca catalizada.
Directorios de piso x 5 regletas
Directorios de piso x 10 regletas
Directorios de piso x 15 regletas
Direccionadores de piso
- Señales direccionadoras descolgadas y de pared.
- Estructura en tubo de aluminio de 2” x 1” anodizado blanco mate. Regletas en acrílico de 2 mm con impresión digital, laminada en polipropileno.
- Rieles en poliestireno para intercambiar y terminal volumétrico en acrílico o MDF con pintura laca catalizada.
Direccionadores de piso pared
Direccionadores de piso 1 cara colgar
Direccionadores de piso 2 cara colgar
Direccionadores de piso pared
Direccionadores de piso 1 cara colgar
Direccionadores de piso 2 cara colgar
Descargar archivoAviso exterior e interior
Aviso exterior en muro bajo
- Entamborado en lámina acrílica de 50 mm, pintado con laca acrílica y decorado con impresión digital para exteriores laminada en polipropileno.
- Letras color Pantone 109C
- Letras color Pantone 3308C
- Letras en acrílico de 10 mm cortadas con láser color Pantone Black 7C al 80%
No usar el nombre de la vicepresidencia, ni el negocio.
Aviso exterior en pared
Tamaño y materiales según el lugar de ubicación.
Aviso exterior centros urbanos
Aviso en estructura de aluminio de 2” x 1” y superficie en acrílico o lámina galvanizada. Impresión digital laminada en polipropileno.
Descargar archivo

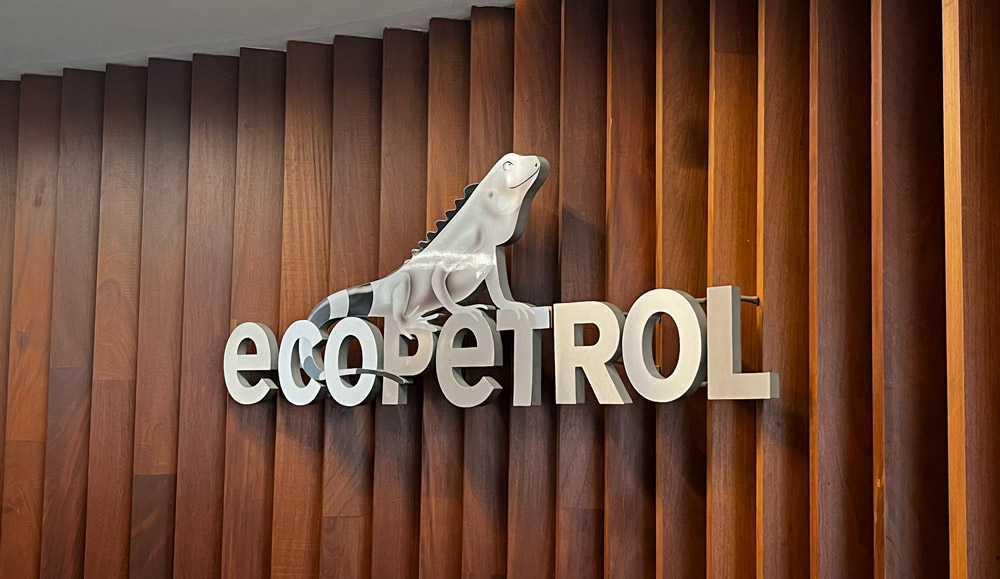

Recepción
Pared
Color verde
Aviso
Medidas sugeridas logo: 100 cms x 31.5 cms
Sala de espera
Lorem Ipsum is simply dummy text of the printing and typesetting industry. Lorem Ipsum has been the industry's standard dummy text ever since the 1500s, when an unknown printer took a galley of type and scrambled it to make a type specimen book. It has survived not only five centuries, but also the leap into electronic typesetting, remaining essentially unchanged. It was popularised in the 1960s with the release of Letraset sheets containing Lorem Ipsum passages, and more recently with desktop publishing software like Aldus PageMaker including versions of Lorem Ipsum
Murales corporativos
Las siguiente imagenes estan autorizadas para utilizar en cuadros, impresiones piso - techo o afiches.
Iguana 3D
Características
- 3 m de largo x 1,70 metros de ancho.
- Iguana en resina de poliuretano esculpida en espuma de poliuretano, recubierta en fibra de vidrio.
- Pintura acrilica aerografeada resistente a exteriores y con los colores corporativos de Ecopetrol.
Marcador de puestos de trabajo
Se debe manejar únicamente el nombre en la parte superior y el apellido debajo, no se debe colocar el cargo ni el área.
Descargar archivo
Fotos corporativas
Banco de Imagenes para decoración de espacios corporativos
Sala de reuniones

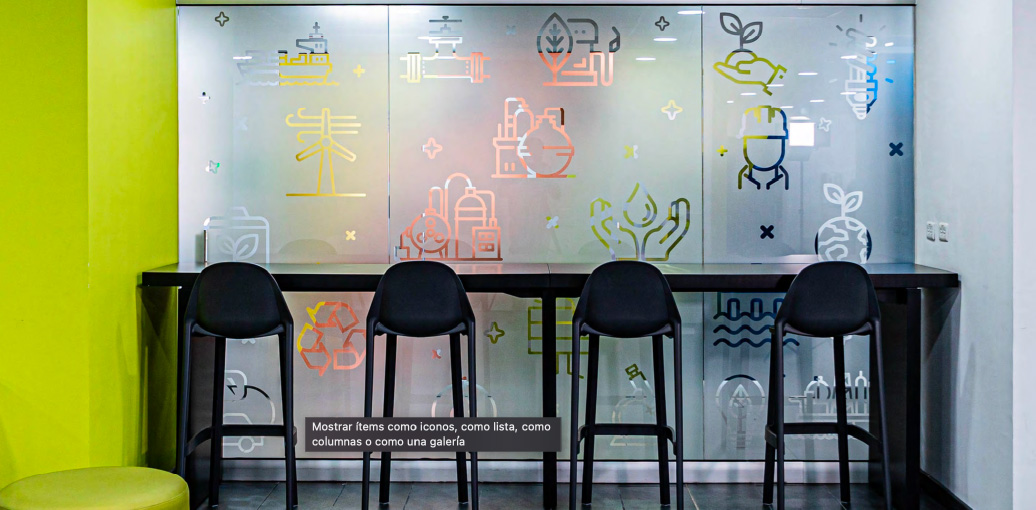

Cafeterías / Casinos / Restaurantes
Imagen Ecocafé
Descargar archivo
Mural Casinos / Cafeterías
Descargar archivo
Centros de Salud
La señalización de los centros de salud de Ecopetrol deben contar con la misma línea gráfica que muestra en este manual.
Opción 1
Opción 2
Opción 3
Descargar archivo
Zona Colaborativa
